Припустиме навантаження на сідло

12.000 кг

Припустиме навантаження на осьовий агрегат

27.000 кг

Припустима загальна вага

39.000 кг

Вага порожняком у базовій комплектації

біля 6.250 кг

Вага порожняком у даній комплектації

біля 6.250 кг

Корисна вага

біля 28.750 кг

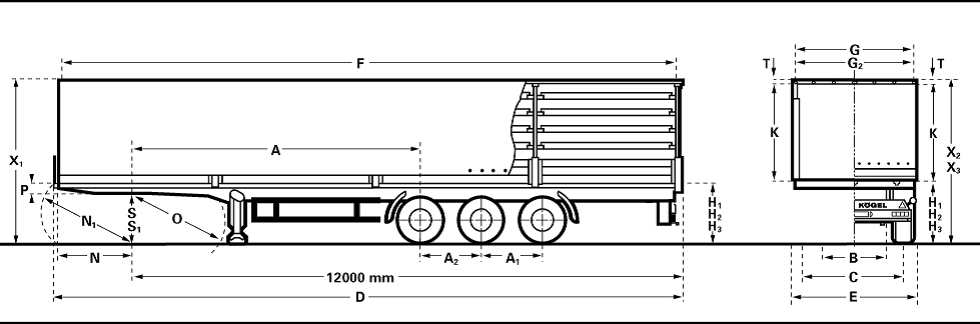

Колісна база (A)

біля 6.390 мм

Зовнішня довжина кузова (D)

біля 13.950 кг

Довжина кузова (усередині) (F)

біля 13.620 мм

Зовнішня ширина кузова (E)

біля 2.550 кг

Ширина кузова (усередині) (G)

біля 2.480 мм

Внутрішня висота кузова (K)

біля 2.680 мм

Висота сідла з вантажем (S)

біля 1.150 мм

Розмір шин

385/55 R 22,5

Code/Код

Додаткове обладнання

Рама:

10110.001

Посилена сталева конструкція, що складається з декількох поперечних балок, закріплених в отворах лонжеронів. Опорна плита зі шкворнем 2 дюйма відповідає нормам DIN 74080 / ISO 337

Осьовий агрегат:

На вибір

1) Тривісний осьовий агрегат SAF - intradisc plus II, дискові гальма, діаметр біля 430 мм, ЕТ 120. Пневмопідвіска з висотою підйому 180 мм.
або
2) Тривісний осьовий агрегат BPW ECO- Plus Airlight II, дискові гальма, діаметр прибл. 430 мм, глибина запресовки 120 мм. Пневмопідвіска з висотою підйому 180 мм.

Шини:

20531.005

6 коліс 385/65 R 22.5; 160 J SL Michelin XTE

20851.005

Сталеві диски, 120 мм (ЕТ 120) для осей з дисковими гальмами, для 6 шин R 22,5, кріплення стандартними болтами й гайками, діаметр отвору 26 мм

Комплектзапаснойгуми:

20601.005
20880.005

1 запаска 385/65 R 22,5 (MICHELIN XTE), включаючи монтаж на диск
Сталевий диск для одної запаски 120 мм (ЕТ 120), для осей з дисковими гальмами
для шин R 22,5.

Кузов и шасі:

20110.010

Відкидні опорні стійки з механічним приводом, припустиме навантаження 24 т., керування з одного боку, праворуч по ходу руху.

21070.015

2 пари пластмасових крил із бризковиками позаду.

21300.001

2 башмака с тримачами.

22070.013

Бічний захист згідно з нормами EG-RL 89/297 EWG.

25100.120

2 кронштейна для кріплення двох запасок, виконання у вигляді "кошиків", вкл. комплект для кріплення одного запасного колеса, за осьовим агрегатом.

25610.020

Пластмасовий ящик для інструментів, розміром 600 х 470 /200 х 660 /450 мм, монтаж за напрямком руху позаду, ліворуч.

27510.010

Сталевий захист від в'їзду позаду згідно з нормами EG-RL 70/221 EWG

Гальмова система/Пневматична підвіска:

32110.057

EBS 2S/2M із системою стійкості до перекидання RSS ( з функцією ABS/ALB), роз’єм для підключення до системи EBS згідно ISO 7638 (без з’єднув. кабелів), стояночне гальмо із пружинним приводом, розташовані зовні роз’єм для діагностики EBS і пневматичні сполучні обладнання.

33420.040

Пневматична підвіска включає 1 клапан для підйому/опускання, який установлений за мостом ліворуч по напрямкові руху.

34320.001

2-і з’єднувальні головки, захищені від опутування, попереду ISO 1728.

34410.010

Ресивер і трубопровід пневмоприводу гальмової системи виготовлені зі сталі (EN 286-2)

Підлога:

40510.032

Підлога складається з  багатослойної клеєної фанери, товщиною 30 мм. Припустиме навантаження на вісь навантажувача 7200 кг. (згідно ЕН нормам 283).

40513.015

По периметру шви в підлозі герметизовані.

Надбудова:

43520.010

4 ряду поздовжніх вставних дерев'яних планок, висота кожної біля 100 мм.

Передня стінка:

41510.010

Передня стінка висотою 2000 мм, з кутовими алюмінієвими стійками, з'єднані заклепками з пустотілими алюмінієвими профілями, прикріплені до рами болтами/заклепками. 1 пари кілець для фіксації вантажу згідно з нормами EN12640.

Задня стінка:

42500.002

Відкидна задня стінка висотою 600 мм, виготовлена з пустотілих алюмінієвих профілів, із трьома стяжними болтами й Т-образними засувними запорами, із внутрішньої сторони  є одна відкидна сходинка.

42540.010

Алюмінієві стійки, прикріплені до краю рами болтами, з поворотними пазами під
поворотні вставні планки.

Бокові стінки:

43505.003

3 пари складних стійок " KÖGEL", що включають стійку трубчастого перетину під поздовжні вставні планки

43540.006

Сталева зовнішня рама з 13 парами кілець для фіксації вантажу (згідно EN 12640), кільця зварені, припустиме навантаження 2000 кг на кільце, 3 пари тримачів для складних стійок "Когель".

Борта:

45510.010

4 пари відкидних бічних бортів висотою 600 мм, з алюмінієвих профілів зі стяжними болтами

45550.020

1 ряд кілець для пропущення сталевого митного троса

Дах:

44510.020

Зсувний дах "Еdscha Lite", складується вперед

44535.010

Штанга для обслуговування зсувного даху

Бампер:

42551.016

1 пара бамперів 160x85x65 мм установлена на задній поперечці рами із зовнішньої сторони.

Тент:

49510.065

ПХВ – тент для зсувного даху, виготовлений з високоміцного матеріалу, щільність  680гр/м², з митним замком, зі світлопроникним дахом.

49530.020

Тент закривається з допомогою вертикального вставного ременю

Електроустаткування:

60500.010

Кронштейн для кріплення ліхтарів з високоміцного пластику

61100.001

Ліхтар підсвічування номерного знака, світлодіодні бічні габаритні ліхтарі, габаритні ліхтарі зі світловідбивачами попереду.

61500.010

2 габаритних ліхтаря, кріплення над блоком задніх ліхтарів

61910.015

2 багатокамерних ліхтаря зі світлодіодами

64300.007

Адаптер для 2х7 полюсних розеток (1 x ISO 1185 / 1x ISO 3731; 24 VN/ 24 V-S) і 1 х 15 полюсної ISO 12098

68000.005

Відповідає вимогам до транспортного засобу FL, AT.

Таблички:

71300.020

TIR табличка на захисті від в'їзду позаду

71301.010

Додаткова табличка TIR на передній стінці

71400.020

Жовтогарячі світловідбиваючі клейкі таблички позаду, ліворуч і праворуч для заднього захисту згідно з директивою ECE R70.

71550.005

Наклейка KÖGEL згідно зі стандартами заводу

75801.022

Шильд типу напівпричепа SN 24 згідно EG-RL 76/114 EWG

Забарвлення:

81000.001

Рама, шасі й частини кузова з металу оброблені спеціальним KTL засобом для захисту від корозії.

81220.100

Захист від в'їзду позаду в колір рами

81225.015

Опорні стійки: RAL 9005 чорне напилювання

81300.001

Осі: чорні

81310.010

Диски: сріблясті

81320.010

Ступиці: чорні

81400.092

Колір тенту: сріблястий на зразок RAL 9006

82030.092

Рама буде пофарбована в стандартний чорний колір " KÖGEL " із глянсовим покриттям на додаток до покриття KTL .

82200.093

Усі металеві частини кузова будуть покриті напилюванням або пофарбовані в сріблистий колір RAL 9006.

Документи:

58820.020

ЕВРО 3,4… сертифікат

58910.016

Інструкція по експлуатації
